Projektpräsentation

17.01.2022

11:30 Uhr

Veranstaltungsort

Technische Berufliche Schule 1
Berufskolleg der Stadt Bochum



Modernisierung des KV-Messstandes nach DIN EN 60534-3-2 mit Kalibrierkonzept






Messstand

Der Messstand ermittelt den KV-Wert von Ventilen.

Die KV-Werte der  Ventile werden vorher theoretisch berechnet, und die Ventile werden darauf angefertigt.

Da immer gewährleistet werden muss, das der angegebene KV-Wert auch in der Realität durch das Ventil fließt, werden die Ventile am Messstand gemessen.


Was ist der KV-Wert?

Der KV-Wert wird auch als Durchflusskoeffizient bezeichnet, dieser Wert beschreibt den Durchfluss eines Mediums durch ein Ventil.


Worum geht es ?

Im Projekt geht es um die Verbesserung und Modernisierung eines Prüfstands zur Ermittlung von KV-Werten.

Durch ständige Nutzung des Messstandes, der Anfang der 90er Jahre entwickelt wurde, sind massive Abnutzungserscheinungen aufgetreten, die bis heute sichtbar sind.

Die stetig steigenden Kundenanforderungen im Bezug auf den KV-Wert von Ventilen gibt vor, dass der dafür vorgesehene Messstand diesen Anforderungen entspricht.




Unsere Herausforderung

Den Messstand zu modernisieren unter Berücksichtigung der DIN 60534-3-2.

Einrichtung eines ergonomischen Arbeitsplatzes.

Erstellung eines Kalibrierkonzepts um genaue Messergebnisse zu erzielen.





Wo








Projekt




Lösung

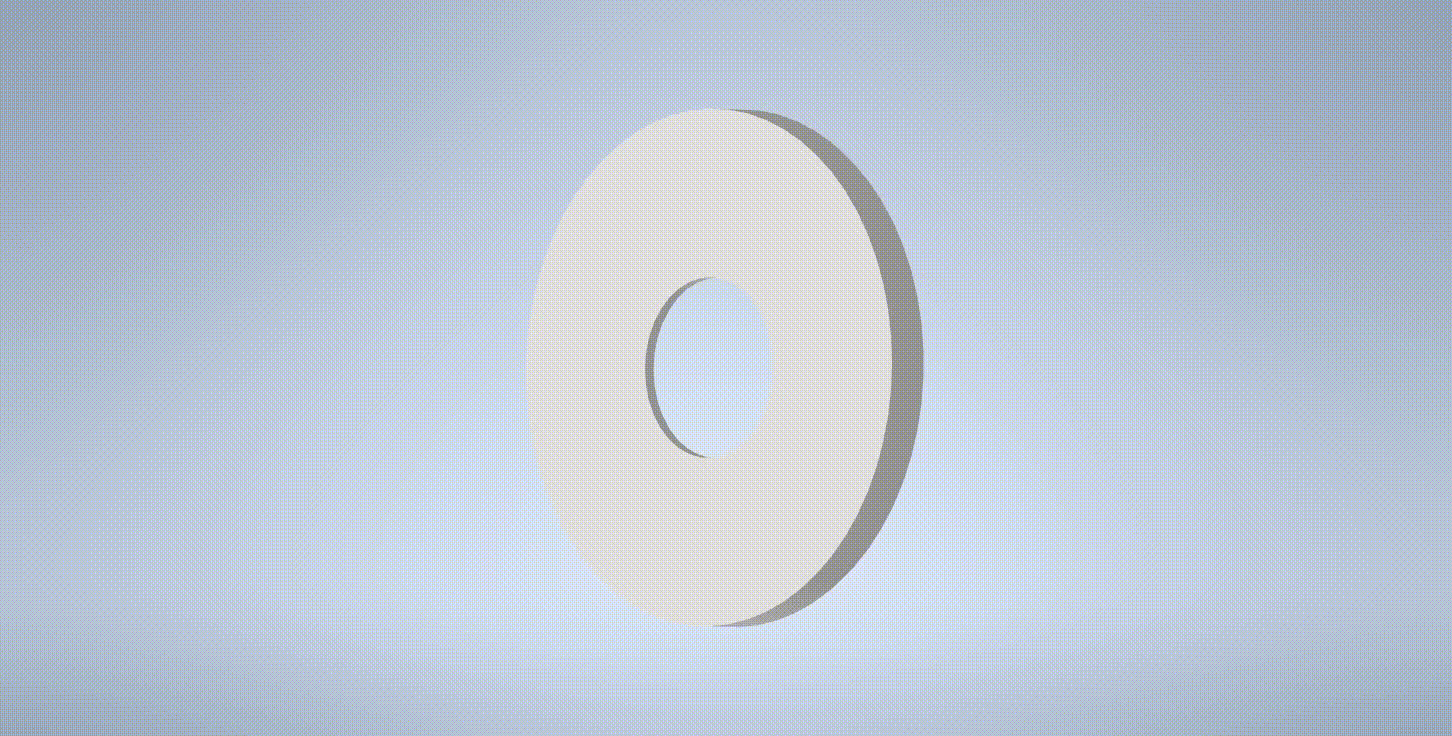

Die Messblenden wurden auf zwei Einheitsgrößen unter Berücksichtigung der DIN EN ISO 5167-1  konstruiert.

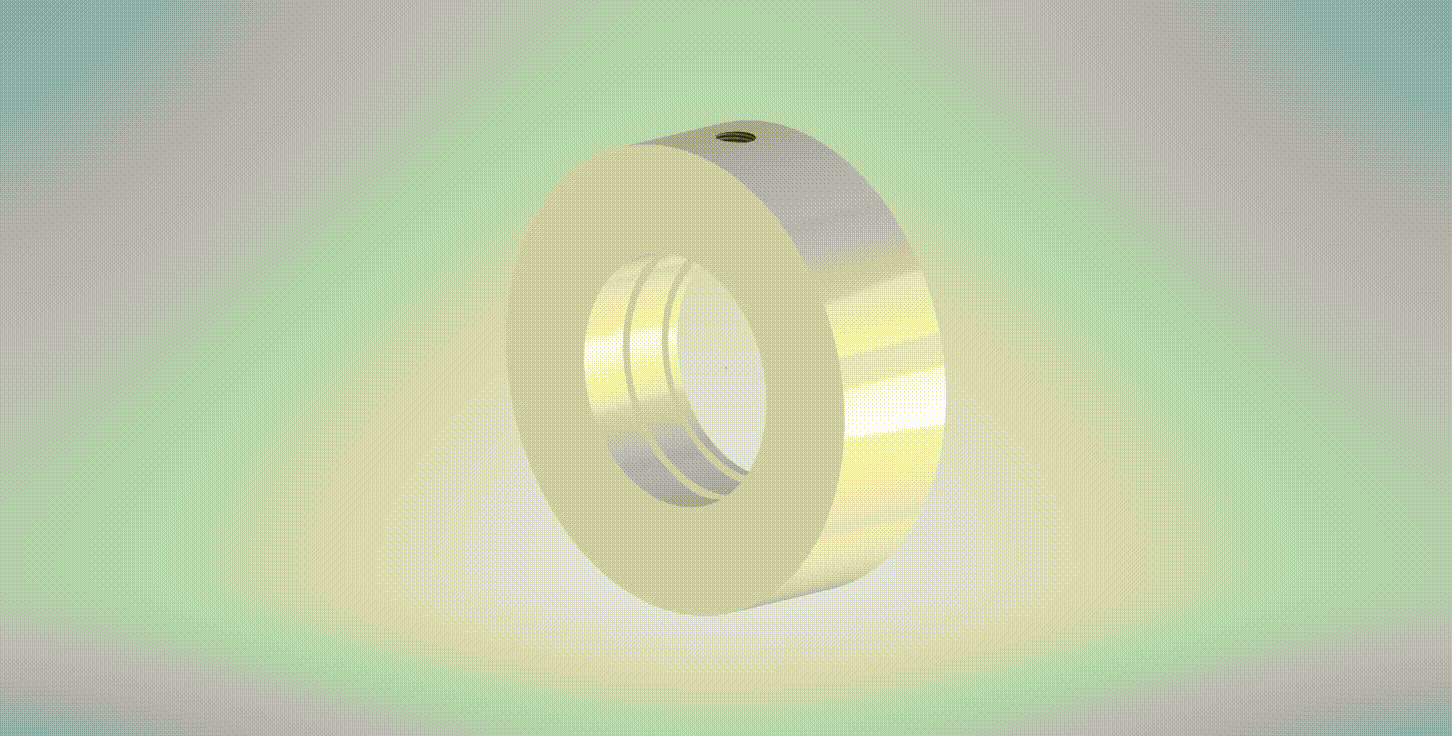

Reduktion der Messblendenaufnahmen von 16


auf


2 Messblendenaufnahmen

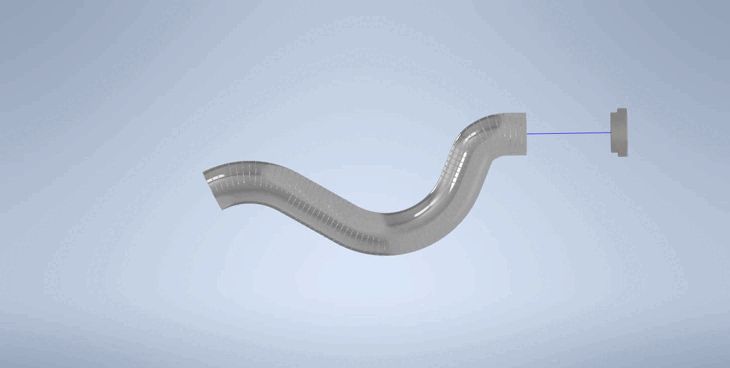

Flexibler Schlauch

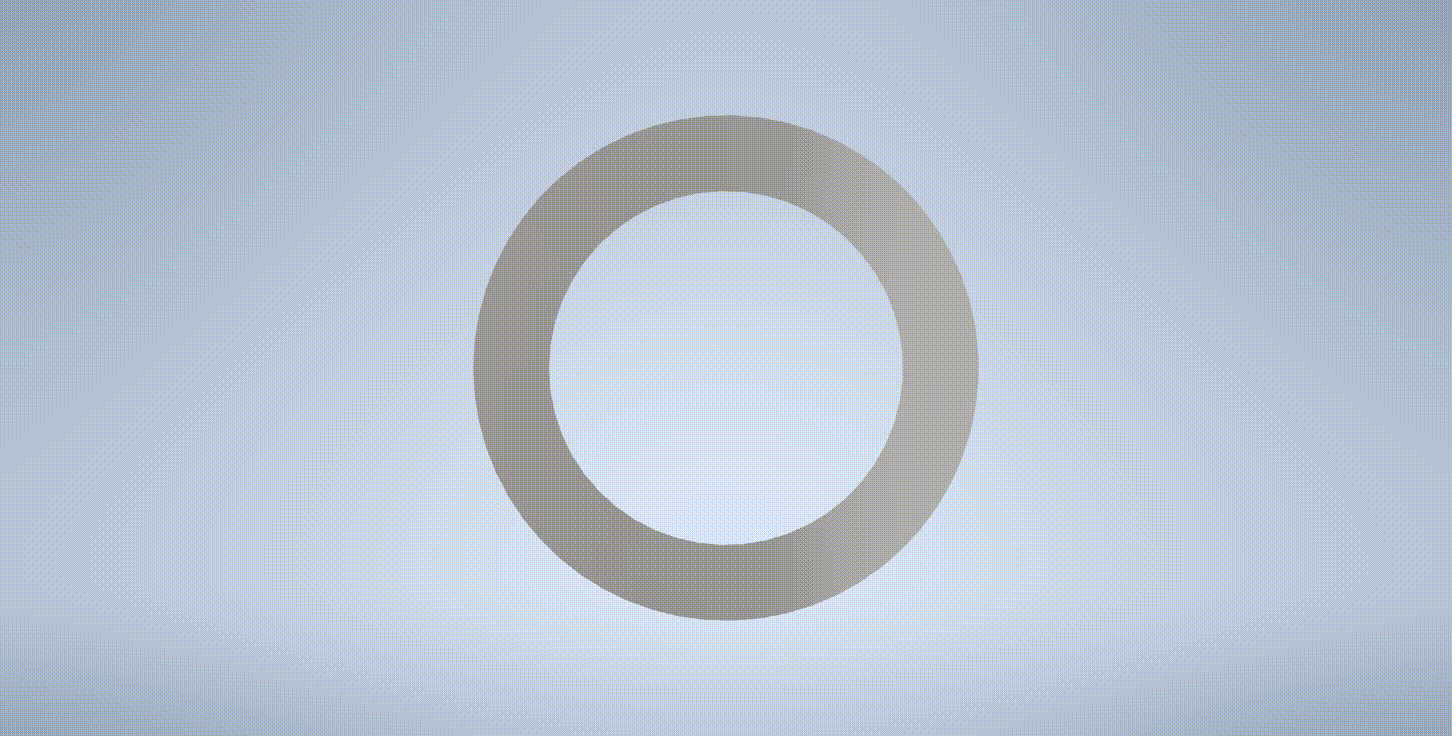

Adapterstück für den Schlauch



Das Adapterstück wird mit dem Schlauch verbunden



Unsere Lösung zusammengefasst



Projektteam


Name:
Ausbildung:
Arbeitgeber:

Christoph Groh

Zerspanungsmechaniker

Eickhoff Maschinenfabrik in Bochum

Dennis 1.jpg

Name:
Ausbildung:
Arbeitgeber:

Dennis Plewnia

Industriemechaniker

Deutsche Bahn AG in Witten


Name:
Ausbildung:
Arbeitgeber:

Tatjana Scharf

Bürokauffrau

Fröhlich und Dörken GmbH in Hattingen

Projektpartner


Flowserve Essen GmbH ist das weltweite agierende und führende Unternehmen im Bereich Pumpen, Dichtungen und Ventile:

               - Marktführer im Bereich der Mikrodurchflussregelung
               - bewegt, überwacht und schützt den Medienfluss in den weltweit wichtigsten Industrien.


Mit Engineering-Kompetenz und eigener Produktionsstätte steht der Standort in Essen für weltweite Spezialventile.




1561176 (1).jpg
